概述

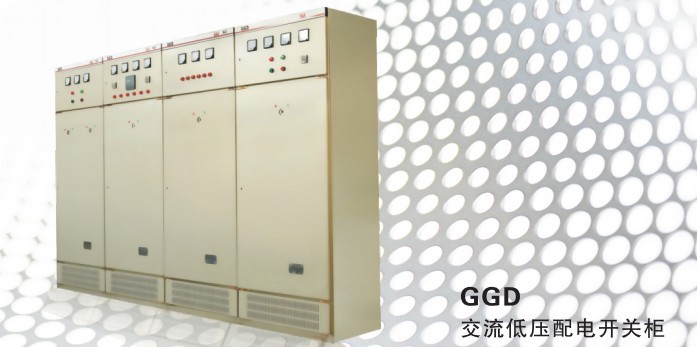

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖，防护等级高等特点。可作为成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备》等标准。
结构特点
1. GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，并有20模的安装孔，通用洗漱高。可方便工厂时间预生产。即缩短了生产制造的周期，也提高了工作效率。
2. GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热孔槽，当柜内电气原件发热后，热量上升，通过上段的槽孔排出，而冷风不断由下端槽孔补充进柜，是密封的柜体自下而上形成一个自然通风道,达到散热的目的.
3. GGD柜按照现代工业产品造型设计要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方、面目一新。
4. 柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的拆边处均有一根山型橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5. 装有电气原件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺丝钉连接，整柜构成完整的接地保护电路。
6. 柜体面漆选用聚酯桔形红旗。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。
7. 柜体的顶杆在需要时可拆除，便于现场主母线的装配和调整，柜顶的死角装有吊环，用语起吊和装运。
8. 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40只见选择。
