概述

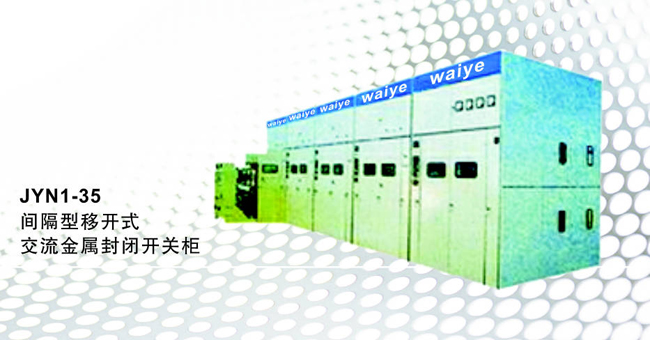

JYN1-35间隔型移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz单母系统的户内成套装置,作为接受和分配35kV的网络电路电能之用.
本型开关柜具有防止误操作断路器、防止带负荷推拉手车、防止带电挂接地线。防止带接地线送电、防止误入带电间隔（简称“五防”）的功能。本开关柜可配ZN□-40.5双断口真空断路器和ZN23-40.5单断口真空断路器及其他断路器。
产品结构说明
JYN1-35型开关柜系根据国家标准GB3906和国际电工委员会IEC60298标准进行设计的。开关柜有柜体和手车两大部分组成。
柜体为角钢板弯制焊接而成，并分割为手车室、母线室、电缆室、继电器室等。手车室与电缆室、母线室之间，隔以绝缘材料支撑的隔板并在骑上设有绝缘活门，其他各个室之间以接地的金属板隔开，属于间隔型移开式开关柜。
手车按用途分为断路器手车、避雷器手车、“V”形接法电压互感器手车、“Y”形接法电压互感器手车、单项电压互感器手车、隔离手车和站用变压器手车等七种。
开关柜与断路器外形尺寸
开关柜系空气 。能摆正同类型号同规格的手车具有互换性，但可限制不同类型的手车推入。手车柜体通过二次插头进行电气上的联锁。二次插头有24芯触点，其额定电流为15A。
先对开关柜结构按不同用途简述如下：
1. 外壳
开关柜的外壳具有IP2X的防护等级，能够防止手指或直径大于12mm的物体接近柜内带电部分和触及运动部。开关柜的地面属于外壳的一部分，因此用户在设计时（例如电缆沟）应考虑到防护等级的要求，必要时向制造厂询问。
2. 手车室
手车室设计在柜前正中央，手车进入或倒退时，小室大门可以关闭，小室地步中央没有手车导轨和接地装置。小室通向一次静触头的绝缘隔板是装有可随手车进出自动开启和关闭绝缘活门，以策安全；
3. 主母线室
主母线室设在柜体上部，设有三相主母线、支撑绝缘子、静触头座或电流互感器、及上隔离出头盒等。
4. 电缆室
电缆室设在母线室的下部，与母线室之间有金属板相隔。
