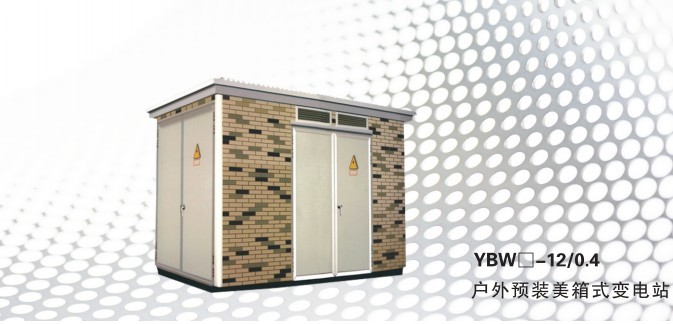

YBW系列预装式箱式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能只用。   YBW系列预装式箱式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源会发射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。   本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

结构特点

1、本产品由高压配电装置、变压器及低压配电装置联接而成、分成三个功能隔室：即高压室、低压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，可不布置环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S7、S9以及其他低损耗油浸式变压器和干式变压器；变压器室设有自起到强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户在供电管理和提高供电质量。

2、高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器根据用户要求，可从轨道上方便地进出于变压器室大门。个室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和刚性。

3、采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，爆炸变压器满负荷运行。

4、根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢钢板、铝合金板、彩钢复合板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件、确保防腐、防水、防尘性能，使用寿命长，外形美观。其基本结构形式大致可分为：

4.1、用非金属建筑材料或其他材料的景式箱变；

4.2、用普通钢板的一般型箱变；

4.3、用彩钢复合板的保温隔热型箱变；

4.4、其他结构形式箱变。


5、进出线方式一般为电缆进出线，如有特殊要求，可用其他进出线方式。
