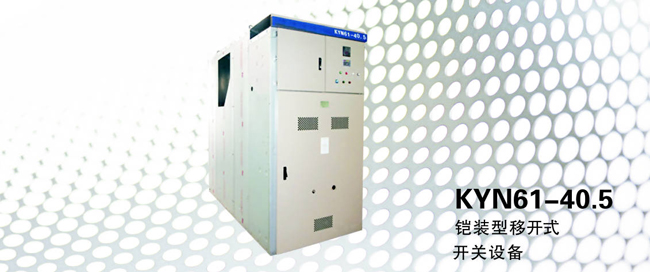

KYN61-40.5铠装型移开式开关设备

概述

KYN61-40.5型铠装型移开式交流金属封闭开关设备（以下简称“开关设备”）其主要特点是柜内配用ZN85-40.5型新型全绝缘真空断路器及弹簧操动机构，柜体采用镀锌钢板组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。本产品用于35kV三相交流50Hz电力系统中，作为发电厂、变电站及工矿企业的配电室接受与分配电能只用，具有控制保护盒监测功能。本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/TII022《高压开关设备和控制设备标准的共用技术要求》、《DL/404交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关盒控制设备》标准。

产品特点

1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结果紧凑，缩小占地面积；

2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后，通过高强度螺栓和铆螺母连接而成，构件表面采用喷塑或镀锌工艺；

3.可配用国产ZN85-40.5（3AV3）真空断路器和法国施耐德SFI、SF6型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的需求；

4.开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道；

5.断路器、接地开关等操作均可在开关柜门关闭情况下进行，即可实现关门操作；

6.开关柜的结构适应性强，主结线方案可以达到198种以上，能满足不同用户的需要；

7.手车、断路器，接地开关盒后柜门之间设有防止误操作的机械锁装置，“五防”功能齐全，安全可靠。
